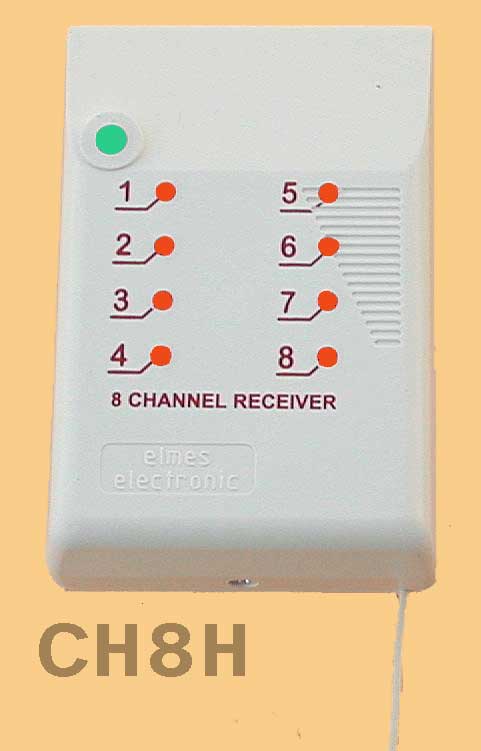

CH8H
ODBIORNIK OŚMIOKANAŁOWY

 Odbiornik przeznaczony jest do systemów bezprzewodowych, w których używa się wielu nadajników i wymagana jest ich identyfikacja. Zastosowany system kodu zmiennego KEELOQ® firmy Microchip zapewnia najwyższy poziom bezpieczeństwa. Odbiornik posiada 8 wyjść przekaźnikowych typu NO/NC separowanych galwanicznie oraz 8 czerwonych diod świecących przypisanych do każdego kanału. Posiada funkcję sygnalizacji otwarcia obudowy (antysabotaż) oraz rozładowania baterii w nadajnikach. Współpracuje z nadajnikami Elmes pracującymi w paśmie 434 MHz wyszczególnionymi poniżej:

• piloty zmiennokodowe UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H-200,

• zmiennokodowy, bezprzewodowy detektor ruchu PTX50 i nadajniki kontaktronowe CTX3H i CTX4H,

• stałokodowy, czterokanałowy nadajnik RP501, za wyjątkiem trybu z kontrolą łącza radiowego.

Każdemu kanałowi w odbiorniku można przypisać dowolną ilość nadajników, przy czym łączna ich ilość nie może przekroczyć 40 (wprowadzenie do pamięci 41 skasuje pierwszy). Usunięcie z pamięci odbiornika jednego lub więcej nadajników wymaga wykasowania całej pamięci, a następnie wprowadzenia wszystkich pozostałych nadajników. Piloty wielo­ka­nałowe oraz nadajnik RP501 przełączają zawsze kolejne, sąsiadujące ze sobą kanały. Detektor PTX50 i kontaktron CTX4H pracują
w dwóch kanałach: detekcja ruchu w kanale – 1..8, a antysabotaż (Tamper) w kanale 8.

Przykłady zastosowań:

•  Centralka alarmowa zbierająca informacje z wielu dozorowanych pomieszczeń wyposażonych w nadajniki CTX, PTX lub RP501 i współpracująca w kanale 1 z pilotem UMB100H uzbrajającym i rozbrajającym system.

• Centralka antynapadowa lub system przywoławczy. Każda z osób w chronionym obiekcie posiadająca pilot AN200H może wywołać alarm antynapadowy lub przywoławczy trwający przez zaprogramowany wcześniej czas. W przypadku stosowania pilotów dwukanałowych jeden przycisk może służyć do przywołania, a drugi jako antynapadowy.

• Uniwersalny odbiornik wielokanałowy do nadajników kodu zmiennego z sygnalizacją przekaźnikową, optyczną diodami LED, akustyczną z użyciem wyjścia S oraz monitorowaniem stanu baterii w nadajnikach.

Sposób działania:

 Pobudzenie nadajnika lub pilota zaprogramowanego wcześniej do odbiornika powoduje załączenie przekaźnika i świecenie diody LED w odpowiadającym mu kanale odbiornika. W zależności od trybu pracy kanału załączenie trwa  przez zaprogramowany wcześniej czas od 0,5 sek. do 4 godz lub  do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz/wyłącz przekaźnik. Ponadto na wyjściu S, w zależności od konfiguracji odbiornika, włączenie (wyłączenie) dowolnego przekaźnika sygnalizowane jest impulsami zwarcia do masy lub na wyjściu S pojawia się stan przywarcia do masy w przypadku, gdy w któryś z nadajników wprogramowanych do odbiornika wyśle informację o słabej baterii.

Instalacja:

Odbiorniki mogą pracować wyłącznie w temperaturze od 0 do +40^°C, wewnątrz suchych pomieszczeń, nie mogą być narażone na działanie czynników atmosferycznych, nie mogą być instalowane w pobliżu urządzeń elektro-energetycznych i metalowych stanowiących ekran dla fal radiowych. Zasięg działania uzależniony jest od lokalizacji instalacji, stanu baterii w pilotach oraz ewentualnych źródeł zakłóceń radiowych. Gęsta zabudowa i zawilgocone lub żelbetonowe ściany mogą go znacznie ograniczyć.
