STB24VM1
STEROWNIK BRAMY PRZESUWNEJ 24V


Zestaw składa się z odbiornika sterującego pracą silnika prądu stałego 24V w dwóch kierunkach oraz dwóch pilotów do zdalnego sterowania. Urządzenie przewidziane jest do sterowania silnikiem, w którym zmianę kierunku ruchu uzyskuje się przez zmianę biegunowości zasilania. Kolejne przyciśnięcia przycisku pilota lub wyłącznika ściennego powodują pracę w cyklu: otwieranie-stop-zamykanie-stop ...itd. Praca silnika trwa do momentu:
a) ponownego przyciśnięcia przycisku lub wyłącznika ściennego, lub
b) zadziałania wyłącznika krańcowego lub upłynięcia zaprogramowanego czasu, lub
c) zadziałania zabezpieczenia przeciążeniowego, którego poziom ustala się potencjometrami osobno dla każdego kierunku, lub do czasu zadziałania fotokomórki. Wystąpienie przeciążenia lub zadziałanie fotokomórki podczas zamykania bramy spowoduje jej zatrzymanie, a następnie otwarcie. Wystąpienie przeciążenia w czasie otwierania bramy spowoduje jej zatrzymanie, a następnie zamykanie przez 1 sekundę. Przy włączonej funkcji samozamykania (rozwarta zworka JP1(3-4)) po całkowitym otwarciu bramy nastąpi jej zamknięcie po zaprogramowanym czasie PAUZY. W czasie ruchu i w czasie PAUZY lampa miga lub świeci ciągle (zworka JP1(1-2) odpowiednio zwarta lub rozwarta). Po zatrzymaniu bramy, w zależności od ustawień, lampa:





Przy samozamykaniu:
(zworka 1-2 zwarta)
- lampa migająca:
(zworka 1-2 rozwarta)
- lampa oświetlen.
włączonym
(zworka 2-3 rozwarta)
gaśnie
świeci przez 60 sek.
wyłączonym
(zworka 2-3 zwarta)
miga przez zaprogramowany czas
świeci przez zaprogramowany czas

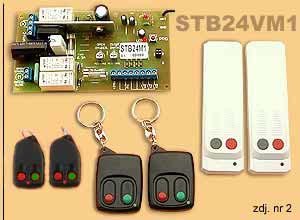

Zdjęcie nr 2 przedstawia sterownik STB24VM1 oraz współpracujące z nim radiopiloty dwukanałowe Elmes typu DWM50H, DWB100H i DW200H.

Dostępna jest wersja sterownika (oznaczona STB24VM1zw) z funkcją zwolnienia ruchu bramy tj. stopniowego zwalniania obrotów silnika przy zatrzymaniu bramy. Instalacja takiego sterownika wymaga odpowiedniego umiejscowienia wyłączników krańcowych [rys poglądowy].



[ schemat łączenia ]  [ instrukcja w formacie .pdf ]
[ procedury programowania ]
