CTX4H
CTX4H - bezprzewodowy detektor otwarcia i zamknięcia
Detektor z wbudowanym nadajnikiem
radiowym przeznaczony jest do stosowania w systemach alarmowych i kontroli
dostępu do monitorowania okien, drzwi, bram wejściowych, wjazdowych itd.
Cechą charakterystyczną urządzenia jest funkcja detekcji i sygnalizacji
zarówno otwarcia jak i zamknięcia, które wywoływane są przez
oddalenie lub zbliżenie zewnętrznego magnesu do kontaktronu znajdującego
się wewnątrz obudowy nadajnika. Zamknięcie (zbliżenie magnesu do
kontaktronu) lub otwarcie (oddalenie magnesu od kontaktronu) wywołują różne,
zakodowane transmisje radiowe sygnalizujące te stany. Zastosowany system
kodu zmiennego KEELOQ® zapewnia najwyższy poziom zabezpieczenia przed
transmisjami fałszywymi oraz skanowaniem kodu. Przewidziana do zasilania
nadajnika alkaliczna bateria 9V i bardzo niski pobór prądu zapewniają
okres pracy do 3 lat bez wymiany baterii w typowym zastosowaniu.
Zaprogramowany do wybranego kanału odbiornika Elmes nadajnik CTX4H
pracuje w trybie włącz-wyłącz (bistabilnym). Po odebraniu transmisji z nadajnika
o otwarciu następuje załączenie wyjścia przekaźnikowego w odbiorniku
i trwa tak długo, aż zostanie odebrana transmisja o zamknięciu. Funkcja
ta pozwala uniknąć uzbrojenia systemu alarmowego z pozostawieniem
otwartego okna lub drzwi.
Detektor
CTX4H posiada funkcje sygnalizacji otwarcia obudowy TAMPER oraz niskiego
stanu napięcia baterii zasilającej. Zworką typu jumper oznaczoną LED
ON można wyłączyć świecenie diody LED sygnalizującej wysyłanie
transmisji radiowej, co zmniejszy zużycie baterii. Może współpracować
ze zmiennokodowymi odbiornikami Elmes typu CH4H, CH8H, CH20H,
Maksymalna odległość
załączająca magnesu od obudowy detektora wynosi 10 mm.
Programowanie detektora CTX4H do odbiornika
Przed programowaniem należy wybrać w detektorze właściwy kanał sygnalizacji, podłączyć baterię, a następnie postępować zgodnie z instrukcją programowania odbiornika.

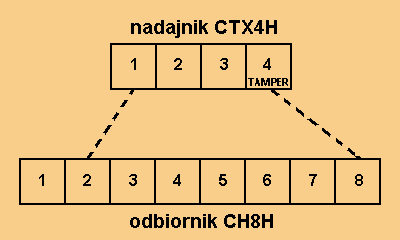

Przy współpracy z odbiornikiem CH4H wyboru kanału (1..4) dokonuje się w nadajniku, a przy współpracy z odbiornikami CH8H (CH20H) możliwe są dwa tryby pracy:
-
z
przekierowaniem TAMPER-a na ostatni kanał odbiornika; uzyskuje
się to, gdy w nadajniku
CTX4H wybrano kanał 1, a programowanie (np. pod 2 kanał odbiornika,
patrz rys. obok) przeprowadzono pobudzając nadajnik CTX do nadawania
magnesem (przy zamkniętej obudowie); wówczas kanałem pracy (otwórz/zamknij)
będzie kanał 2 odbiornika, natomiast TAMPER zostanie automatycznie
przekierowany do ostatniego kanału;
-
bez
przekierowania
TAMPERA;

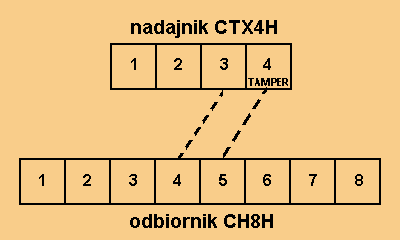

uzyskuje się to, gdy w nadajniku CTX4H, zworkami J1,J2, wybrano kanał 1..4 (np. 3 jak na
rys obok), a programowanie (pod 5 kanał odbiornika) przeprowadzono
pobudzając nadajnik do nadawania wyłącznikiem TAMPER; wówczas kanałem
TAMPER-a będzie kanał wybrany w odbiorniku (w przykładzie - 5),
natomiast kanałem pracy będzie jeden z trzech sąsiednich kanałów
(w przykładzie - kanał 4). Uzyskano w ten sposób pracę CTX-a w dwóch
sąsiednich kanałach (4 i 5).
 |
Wybrany kanał nr 1 |
|
|
Wybrany kanał nr 2 |
 |
Wybrany kanał nr 3 |
 |
Wybrany kanał nr 4 |
W tabeli obok przedstawiono sposób wyboru kanału w detektorze przy użyciu zworek J1,J2.
Specyfikacja
-
sygnalizacja otwarcia i zamknięcia poprzez trzy krótkie transmisje radiowe w przypadkowych odstępach czasu,
-
częstotliwość pracy 433.92 MHz z mocą poniżej 5mW,
-
zmiennokodowa transmisja cyfrowa inna dla otwarcia i zamknięcia,
-
zasięg w terenie otwartym do 100m, w zabudowie do 50m,
-
zasilanie alkaliczną baterią 9V (do 3 lat pracy przy 20 cyklach otwarcia-zamknięcia dziennie),
-
pobór prądu: 0.010 mA w stanie czuwania i do 15 mA przy transmisji,
-
sygnalizacja spadku napięcia baterii poniżej 7V przesyłana do odbiornika,
-
sygnalizacja otwarcia obudowy TAMPER trwająca 20 sekund po otwarciu obudowy,
-
zakres temperatur pracy: od 0°C do +40°C,
-
wymiary zewnętrzne detektora CTX4H (d/w/s) 104/24/30mm.
[ instrukcja w formacie
.pdf ]
|
|
